联体传动轴

结构组成

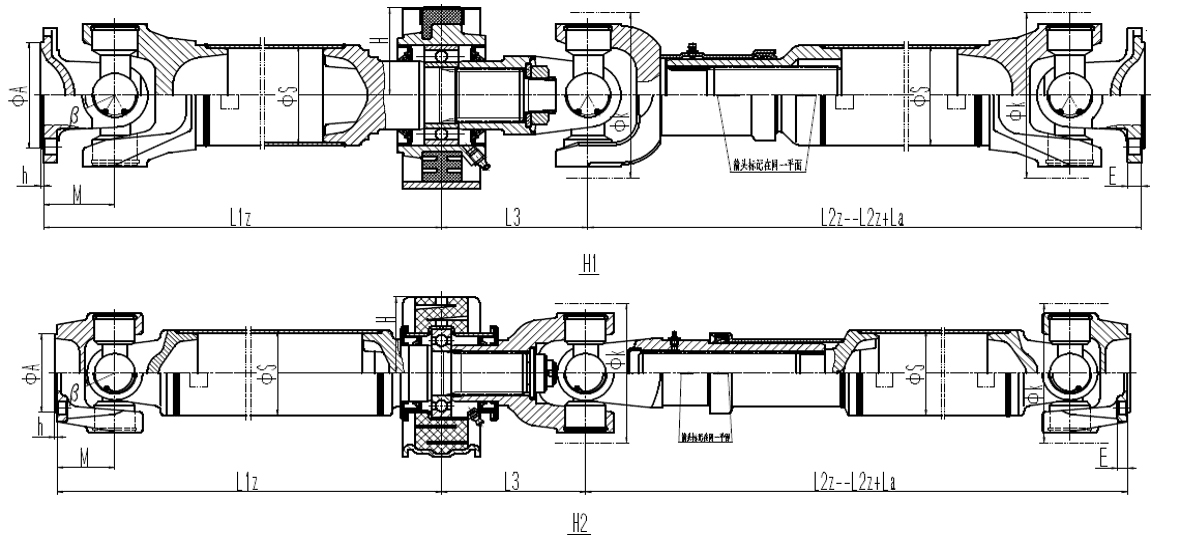

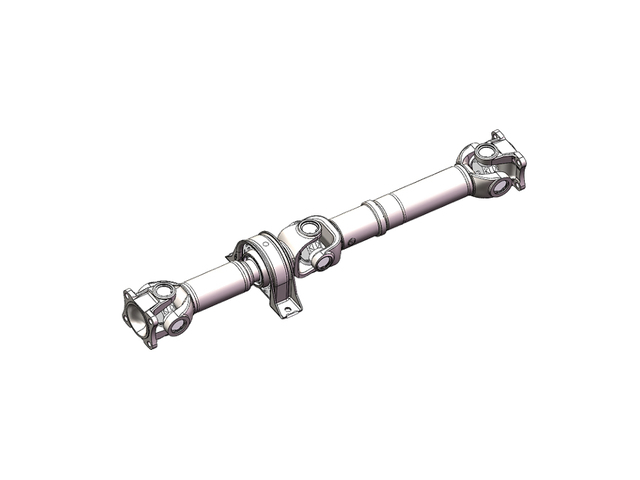

1.突缘叉，2.万向节总成，3.卡簧，4.万向节叉，5.轴管，6.中间花键轴，7.中间支撑总成，8.联接叉，9.螺母、10.轴叉，11.护套管，12.油杯，13.滑动套

产品特点

1.联体传动轴为组合型，带中间支撑总成，可以伸缩。

2.该结构为轻、中型系列传动轴；突缘叉法兰以圆盘、方盘为主。

3.传动轴长度可根据客户要求尺寸加工。

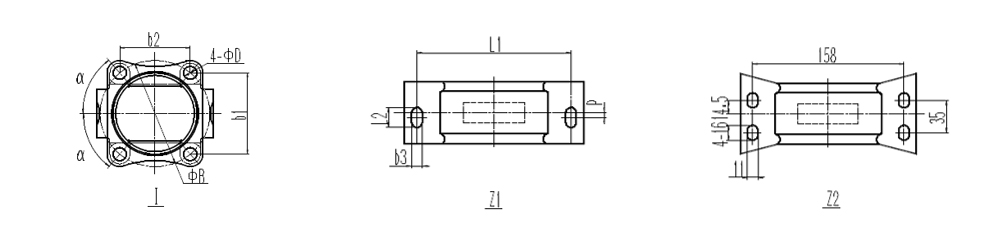

	Tsmax (N.m)	A	h	B	n-ΦD	α	b1	E	M	K	S	β	H	L1	L2	b3	p	L3	L1z	L2z	La	结构	支承总成	万向节尺寸
7-1	3200	70	2.5	96	4-Φ12.2		62	9	50	118	76	25°	68	184	23	13		125	210	390	60	H2	Z2	Φ35×98
7-2	3200	70	2.5	96	4-Φ12.2		62	9	60	118	76	25°	68				0	125	220	400	60	H2	Z1	Φ35×98
7-3	5000	95	2.5	120	4-Φ14.5	40°		12	62	130	89	25°	66.5	158	20	11	5	125	240	400	60	H1	Z1	Φ35×107
7-4	6000	95	2.5	120	4-Φ14.5	40°		12	62	142	89	25°	78	230	15	17	0	127	280	400	70	H1	Z1	Φ39×118
7-5	6000	95	2.5	120	4-Φ14.5	40°		12	78	142	89	25°	78	230	15	30	0	127	280	400	70	H1	Z1	Φ39×118
